輻射空調とは

輻射空調とは、空気は温めずに温度がある物体から赤外線が出て熱エネルギーを伝える『輻射』を用いた冷暖房。クーラーやヒーターのように冷風、温風を放出し強制的に『熱対流』を起こさせる従来の空調と違い、風の発生がない快適な環境を実現。

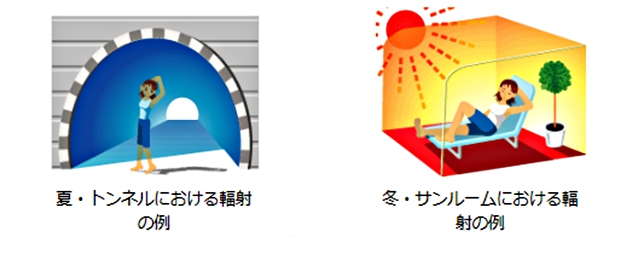

説明

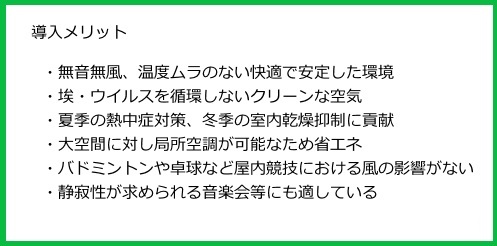

 輻射空調の導入メリット

無音無風であること、局所効果があることから様々なメリットがある。


メリット

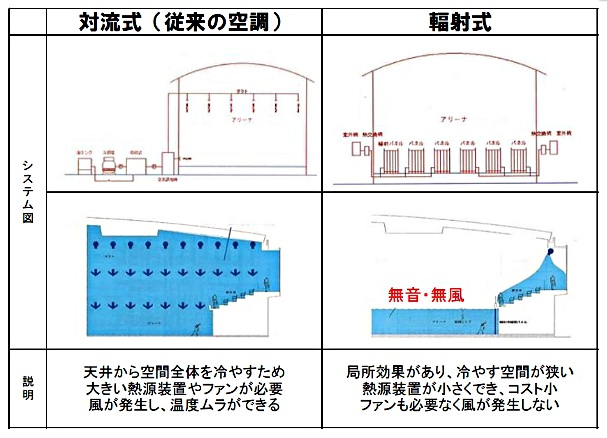

 従来の対流式空調システムと輻射式冷暖房システムの比較

比較表



 施工事例 エコファクトリー社製エコウィン

エコウィンは体育館での施工事例が平成26年度省エネ大賞特別賞を受賞。デザイン性・快適性から個人宅、ショールームに、省エネ・環境配慮から役所に、衛生面から保育所などに導入される事例に加えて全体空調が難しい体育館、スポーツ施設の導入に注目が集まり、多くの企業、自治体が全国から視察に訪れている。

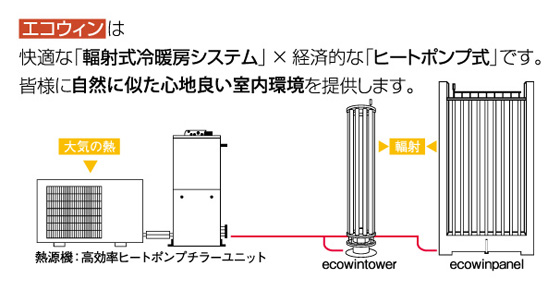

エコウィンシステム

(エコファクトリー社ホームページより)

事例1

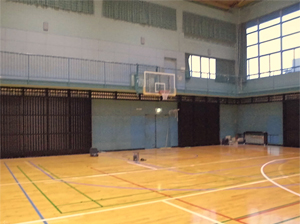

体育館での施工事例

事例2

施工後の温度計測

事例3

輻射式パネルエコウィン施工事例

パネル1

輻射式パネルエコウィン施工事例


当社エコウィン施工実績
・昭和第一学園高校 体育館
・LIXIL WINGビル
・LIXIL 住宅研究所
・YONEX 東京配送センター

 施工事例 TODA BUILDING 青山

「環境最先端テナントビル」にて天井に輻射パネルを設置、加えて地中熱を利用して熱源効率を上げるシステムの性能検証に参画施工

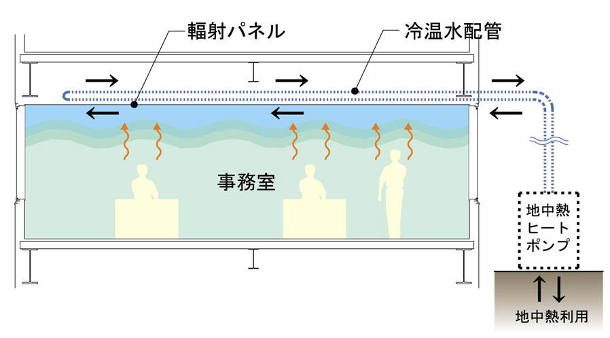

システム

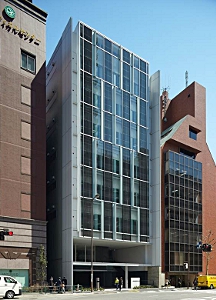

外観

外観



パネル

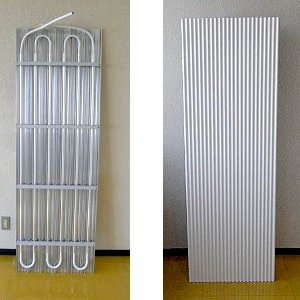

輻射パネル (裏) (表)



内部

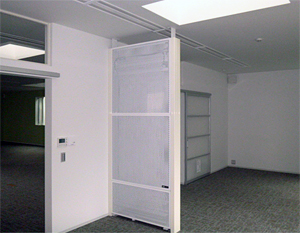

施工した状態

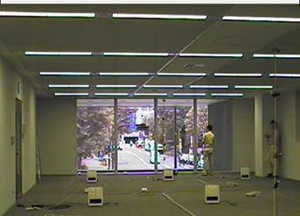

温度測定

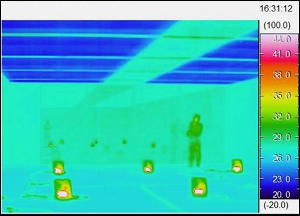

温度測定結果

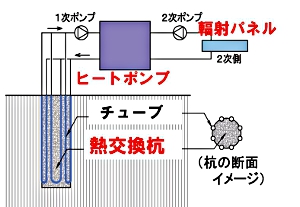

地熱利用システム

地中にチューブを通し、冷房の除去熱を温度の低い
地中に捨てる(冬は逆に熱を奪う)


年間温度

地中温度は年間を通じ16度前後のため外気と熱交換するよりも
大きくメリットが生まれた

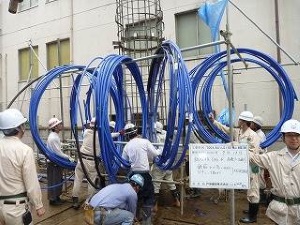

熱交換杭

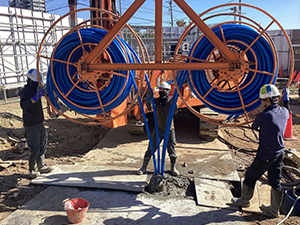

熱交換杭の施工状況(総長3,000m)

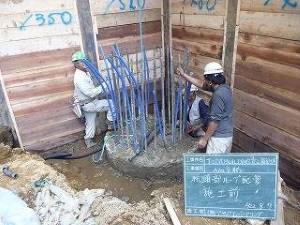

熱交換杭2

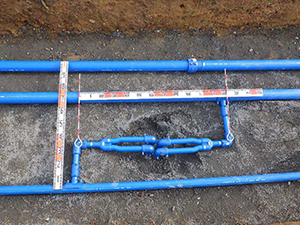

熱交換杭の施工状況
